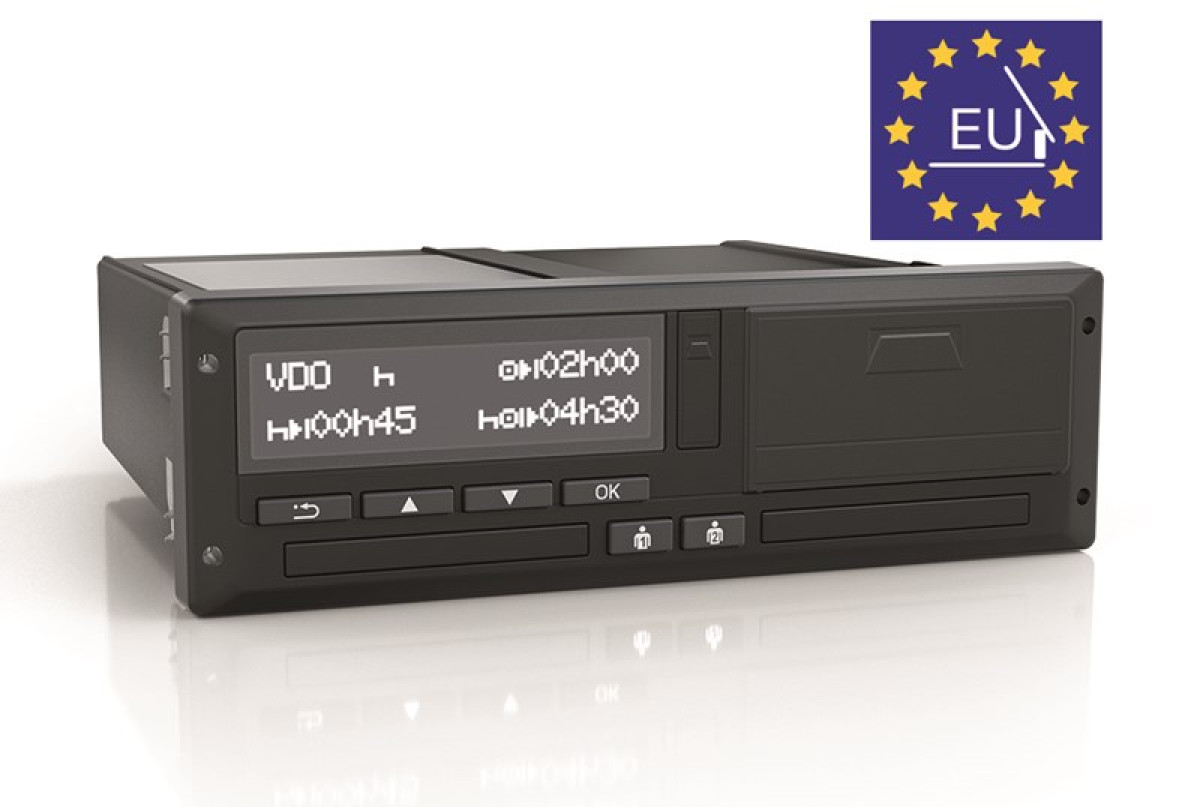

DTCO 4.1

DTCO 4.1

Smart Tachograph Verzió 2

Önt is érintheti a kötelező tachográf csere? Készüljön időben!

Az új, DTCO® 4.1 Smart Tachograph 2. verziója megfelel a frissített 799/2016-os EU-rendelet követelményeinek, valamint az I. mobilitási csomaggal kapcsolatos változásoknak. A készülék támogatja az új jogszabályoknak megfelelően a sofőrök munkavégzését a kabotázs fuvarfeladatok elvégzésében.

A DTCO® 4.1 új hardverplatformot használ továbbfejlesztett biztonsági funkciókkal, amely szilárd műszaki alapot biztosít a meglévő és az új jogi elvárásoknak.

Különösen a nemzetközi fuvarozási vállalkozások esetében, a flották számára előnyös az innovatív, integrált antennával rendelkező GNSS vevő. Képes védett GNSS adatok fogadására a Galileo OS-NMA kapcsolaton keresztül. Ezen túlmenően ezzel a technológiával a jármű helymeghatározási adatait a napi munkaidő elején és végén, három óra halmozott vezetési idő után, valamint a be-/kirakodási művelet során rögzíti. Következésképpen a határátlépés után már nem kell megállni.

A DTCO® 4.1 DSRC modul (Dedicated Short Range Communication) lehetővé teszi az ellenőrző hatóságok számára, hogy távolról lekérjék a járműadatokat és információkat, például a pillanatnyi sebességet, a rögzített eseményeket vezetés közben. A DTCO® 4.1 lényegében a bevált adatrögzítő egységből áll, beleértve a főtárolót, két chipkártya-olvasót, integrált nyomtatót és kijelzőt. A sikeresen párosított KITAS 4.0 mozgásérzékelővel, a GNSS vevő információival és egy független sebességjellel együtt a DTCO® 4.1 több független forrást használ az összehasonlításhoz.

A járművel kapcsolatos tevékenységeket és helymeghatározási adatokat az integrált főtároló több évre visszamenőleg is képes rögzíteni.

A járművezetővel kapcsolatos adatok a sofőrkártyán (chipkártya) kerülnek rögzítésre, amelyet a vezetés megkezdése előtt helyeznek be a digitális tachográfba. Az integrált Bluetooth modul nemcsak az ITS adatokat (Intelligent Transportation System) szolgáltatja, hanem megfelelő hivatkozást is biztosít a mobiltelefonján futó tachográf alkalmazásokhoz. Az adatok továbbítása előtt a járművezetőnek és a váltótársnak hozzájárulását kell adnia személyes adatainak továbbításához. A DTCO® 4.1 rögzíti a vezetési időket, pihenőidőket (felhasználóbarát, pl, 1 perces szabály), sebességet, motorfordulatszámot és további eseményeket (D1/D2 csatlakozáson keresztül).

A tachográf két független CAN kapcsolaton keresztül kommunikál, amelyek ciklikus és diagnosztikai adatokat is szolgáltatnak.

További funkcióként a VDO Counter valós időben számítja ki a hátralévő vezetési- és pihenőidőt. Ezenkívül a munkaidő-számlálók tökéletes áttekintést adnak a napi és heti halmozott munkaidőről. A sofőr a komp/vasút tevékenység kezdő és befejező idejét is megadhatja.

A DTCO® 4.1 teljes körű távoli letöltés funkciót kínál a legújabb szabványnak megfelelően, hogy kényelmesen le tudja tölteni a sofőrkártya, valamint a főtároló adatait.



A digitális tachográf rendszerelemei

  • DIN rádió formátum, 2 chipkártya olvasó, nyomtató, kijelző, valós idejű óra, kezelőelemek és memória
  • Intelligens KITAS 4.0 R1.1x vagy újabb mozgásérzékelő
  • A készülék belső mozgásérzékelője
  • Globális műholdas navigációs rendszer (GNSS) a helyzetadatok tárolására, beleértve az új Galileo OS-NMA szolgáltatást
  • DSRC távoli kommunikáció a haszongépjármű vezetés közbeni ellenőrzéséhez



Klasszikus adatgyűjtés

A DTCO® 4.1 regisztrálja a járművezetők és a váltótárs vezetési, munka, készenléti és pihenőidejét, a pillanatnyi sebességet, a megtett távolságot és az alkalmazás-specifikus paramétereket, például a motor fordulatszámát és egyéb munkafolyamatokat vagy további eseményeket a járművön. Az új jogszabály alapján a hitelesített helymeghatározási adatok, valamint a be- és kirakodási tevékenységek is rögzítésre kerülnek.



DTCO® 4.1 plusz funkciói

  • Továbbfejlesztett GNSS vevő Galileo OS-NMA szolgáltatással a jármű helyzetének hitelesítéséhez és az automatikus határátlépés észleléséhez
  • Belső GNSS antenna kompatibilis a rendszer egyszerű integrálásához a meglévő járművekbe
  • Opcionális csatlakozó külső GNSS antennához
  • Integrált Bluetooth modul, amely támogatja az ITS adatokat, valamint a mobiltelefon alkalmazásokat
  • A vezető különféle beállításokat végezhet a DTCO® Configuration App alkalmazáson keresztül (Bluetooth-on),
  • A frissített VDO számláló személyi asszisztensként folyamatosan tájékoztatja a sofőrt a vezetési- és pihenőidő állapotáról. A „vegyesüzemmód” és a speciális feltételek, például a komp/vonat szintén támogatottak. Ezenkívül figyelembe veszik a nemzetközi fuvarozásra vonatkozó új szabályokat
  • Kabotázshoz kapcsolódó funkciók, mint a be-/kirakodás
  • A munkaidő-számlálók biztosítják, hogy a vezető teljes mértékben átláthassa napi és heti munkaidejét
  • Vállalkozóbarát vezetési időszámítás másodpercalapú
    (1 perces szabály)
  • Távoli letöltés / helyi letöltés
  • Tartalom-érzékeny menü és egyszerűsített felhasználói útmutatás
  • Grafikus nyomtatások


A következő konfigurációs paraméterek állnak rendelkezésre:

  • A legelső jármű rendszámának megadása
  • A VDO számláló megjelenítése bővített információval
  • Aktív távelérés
  • A járművezetővel kapcsolatos tevékenységek rögzítésének megváltoztatása a gyújtás be- és kikapcsolásával kapcsolatban
  • Céglogó megjelenítése a nyomtatáson
  • Emlékeztetők letöltése
  • Figyelmeztetések a sebesség túllépésére és a munkaidő-korlátozásra



Frissített Piktogrammok:

DTCO® 4.1

Smart Tachograph


Működés és funkciók

  • További adatok gyűjtése (pl. 168 óra – sebességrögzítés, futásteljesítmény a jármű megállásakor)
  • A járművezető és a váltótárs hozzájárulásának figyelembevétele a személyes adatok továbbításához
  • Korai figyelmeztetések (hivatkozás az időszakos ellenőrzésre, a tachográf-kártyák lejártára, a járművezetői kártya letöltése)
  • Egyedi felhasználói útmutatás menüszöveggel
  • A letöltés állapota megjelenik a kijelzőn



Csatlakozások

  • 2 független CAN csatlakozás a járműhálózathoz
  • Külső mozgásérzékelő csatlakozás (KITAS 4.0)
  • Jelkimenetek (3x V impulzus, 1x 4 impulzus/m)
  • Bluetooth interfész (ITS adatok és tachográf alkalmazások)
  • Gyújtásfüggetlen információtovábbítás telematikai rendszerekhez
  • 6 tűs elülső előlap programozáshoz, kalibráláshoz és adatletöltéshez



Kapcsolódó dokumentumok

Dokumentum neveméretetípusaletöltés
116408- VDO DTCO 4.1 tachográfok utólagos beszerelése Stoneridge helyére MAN járműveken 277.81 KB pdf
116409- Stoneridge tachográfok utólagos beszerelése VDO DTCO 4.1-re DAF járműveken 411.64 KB pdf
116410_V02_ VDO DTCO 4.1 tachográfok utólagos beszerelése Stoneridge helyére SCANIA járműveken 361.23 KB pdf
DTCO 4.1 Használati útmutató 3.26 MB pdf
Mobilitási Csomag I Útmutató 2.06 MB pdf
